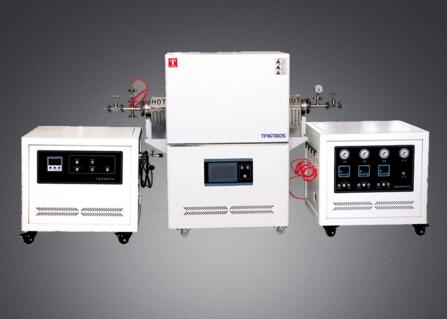

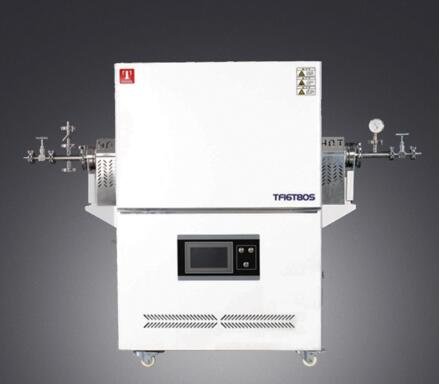

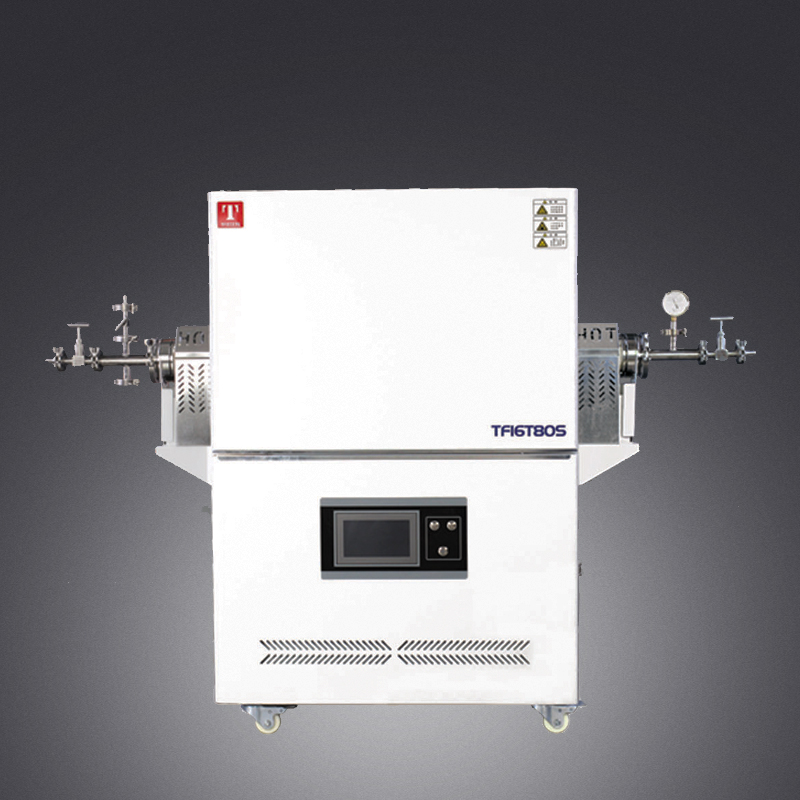

天津泰斯特1600℃真空/气氛管式炉(TF)系列
TF16P50/TF16P60/TF16P80/TF16P100/TF16P60S/TF16P80S/TF16P100S,TF16T50/TF16T60/TF16T80/TF16T100/TF16T60S/TF16T80S/TF16T100S
天津泰斯特,1600℃真空/气氛管式炉(TF)系列,提供具有真空、可控气氛及高温的实验环境,应用在半导体、纳米技术、碳纤维等领域,使用温度范围 300~1600℃,温度控制 ±1℃,管径φ50φ60φ80φ100优点气路连接方式采用快速连接法兰结构,装卸快捷方便,只需一个卡箍即可完成
炉膛采用多晶莫来纤维真空吸附制成,温场均匀节能50%以上
自主研发的空气导流隔热技术保证箱内各部件的使用寿命及恒温效果
启动电炉,排温风机同时自动运行,试验结束后,排温风机将继续运行,直至炉体温度低于60℃,排温风机自行停止,有效保护了炉体表面安全性过升报警、菜单锁定、过升防止、复电延时。
■产品特点:
气路连接方式采用快速连接法兰结构,装卸快捷方便,只需一个卡箍即可完成
炉膛采用多晶莫来纤维真空吸附制成,温场均匀节能50%以上
自主研发的空气导流隔热技术保证箱内各部件的使用寿命及恒温效果
启动电炉,排温风机同时自动运行,试验结束后,排温风机将继续运行,直至炉体温度低于60℃,排温风机自行停止,有效保护了炉体表面
炉门开启自动断电、超温保护功能、漏电保护功能,以确保使用的安全性
进口程序控温系统,4条曲线,可编程40段程序控温,触摸屏为7寸大屏,内建50个配方、50个程序,配方名称用户可自己设定,配方可任意增加、删除、调取
电路采用连续加热输出方式,双回路供电,强弱电单独走线提高了系统的稳定性
加热模块采用直流信号调节输出功率,避免了感应电对控制信号的干扰
操作按键选用低压金属按钮,自带状态指示灯,操作安全直观

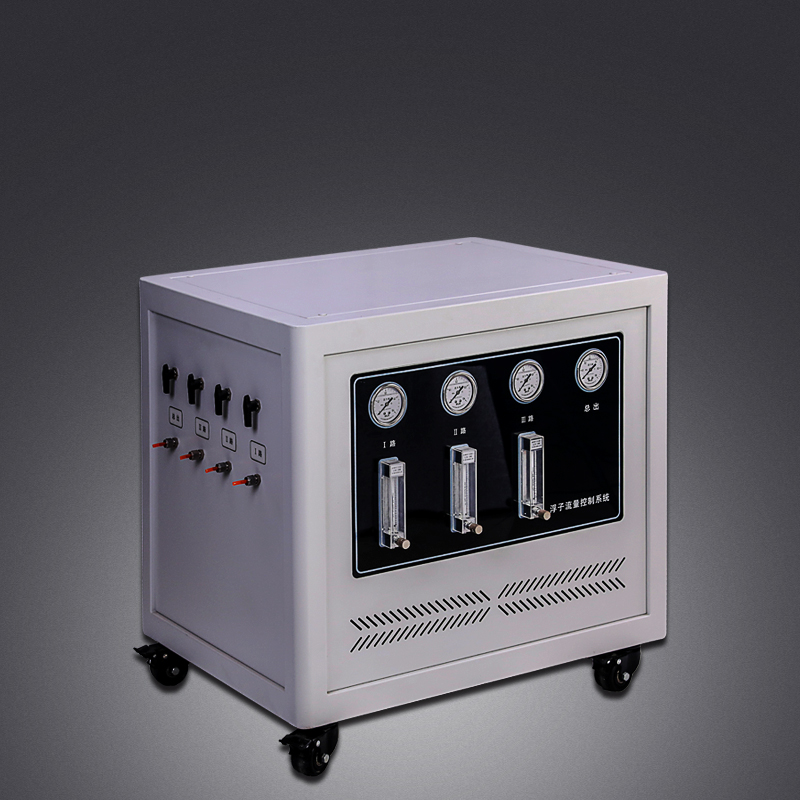

气路总成采用食品级316不锈钢制成,具有耐蚀性,耐大气腐蚀性和耐高温强度好,无磁性
■安全性:
过升报警、菜单锁定、过升防止、复电延时。
■ 技术参数
温区 | 单温区 | 双温区 | ||||||
型号 | 程序型(P) | TF16P50 | TF16P60 | TF16P80 | TF16P100 | TF16P60S | TF16P80S | TF16P100S |
触摸型(T) | TF16T50 | TF16T60 | TF16T80 | TF16T100 | TF16T60S | TF16T80S | TF16T100S | |
性能 | 使用温度范围 | 300—1600℃ | ||||||
控温 | ±1℃ | |||||||
温度分辨率 | 1℃ | |||||||
升温速率 | 0-20℃/min | |||||||
加热区长度 | 260mm | 600mm | ||||||
恒温区长度 | 120mm | 300mm | ||||||
真空度 | ﹣0.1MPa | |||||||
结构 | 外装 | 冷轧钢板,表面耐药品性涂装 | ||||||
炉膛体 | 多晶莫来石纤维 | |||||||
炉膛尺寸 | 440*390*330 | 780*390*330 | ||||||
炉管 | 刚玉管 | |||||||
炉管尺寸 | φ50*1000 | φ60*1000 | φ80*1000 | φ100*1000 | φ60*1200 | φ80*1200 | φ100*1200 | |
断热层 | 双层强制风导流 | |||||||
加热器 | 硅钼棒 | |||||||
加热功率 | 4KW | 10KW | ||||||
控制部 | 控制器 | P: 进口程序控温数码显示 T: 7寸彩色触摸屏程序控温 | ||||||
控制方式 | 使用微型电脑PID控制/S型双温区单独控温 | |||||||
设定方式 | P: 轻触五按键动作、数显设定 T: 手指触摸轻点设定 | |||||||
显示方式 | P: 双行LED数字显示 T: 彩色液晶屏显示 | |||||||
定时 | 0—999.9小时 | |||||||
运行功能 | 定值运行、程序运行 | |||||||
程序模式 | P型:程序运行 4条曲线 共40步 T型:50步 | |||||||
传感器 | S型热电偶 | |||||||
附属功能 | P型:校正功能 T型:校正功能 实时曲线记录,U盘数据导出 | |||||||
安全装置 | 过流漏电保护开关 | 过流保护开关 | ||||||
常规 | 外型尺寸(宽*深*高mm) | 1531*600*1300 | 1731*600*1300 | |||||
包装尺寸(宽*深*高mm) | 1150*770*1635 | 1350*770*1635 | ||||||
重量 | 140kg | 260Kg | ||||||
电源 | AC220V 50Hz | AC380V 50Hz | ||||||
标准配置 | 气路总成一套(含真空表)、高温手套1副 刚玉管1根、刚玉堵2个、刚玉舟2只、钩子1把 |
